Rilievi planimetrici ed altimetrici: definizione

Un Rilievo Planimetrico ha lo scopo di dare una descrizione di un determinato lotto sotto il profilo planimetrico. Il Rilievo Altimetrico è un'estensione del rilievo planimetrico con l'inserimento delle quote altimetriche dei vari punti rilevati. Per determinare i volumi di scavo e riporto di una determinata area vi è la necessità di effettuare un rilievo plano-altimetrico.
Per effettuare un rilievo Plano-Altimetrico bisogna individuare una serie più o meno vasta di punti sul terreno, questi punti si suddividono in due categorie generali:
  1. punti di appoggio;
  2. punti di dettaglio.
I punti di appoggio sono punti ben visibili ed accessibili, dai quali si ha un'ampia visuale del terreno da rilevare e così detti in quanto da essi si esegue il rilievo dei punti di dettaglio.

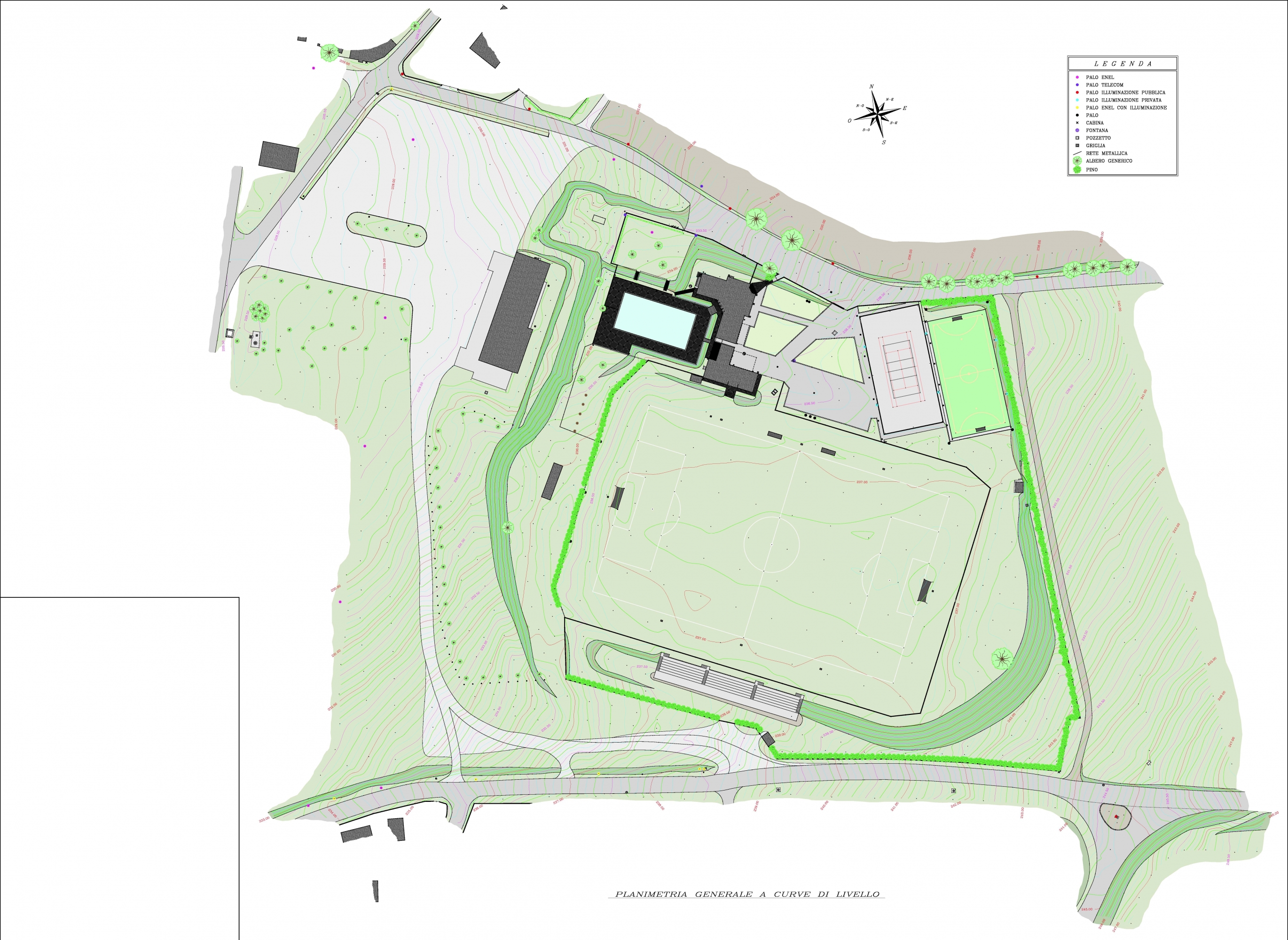

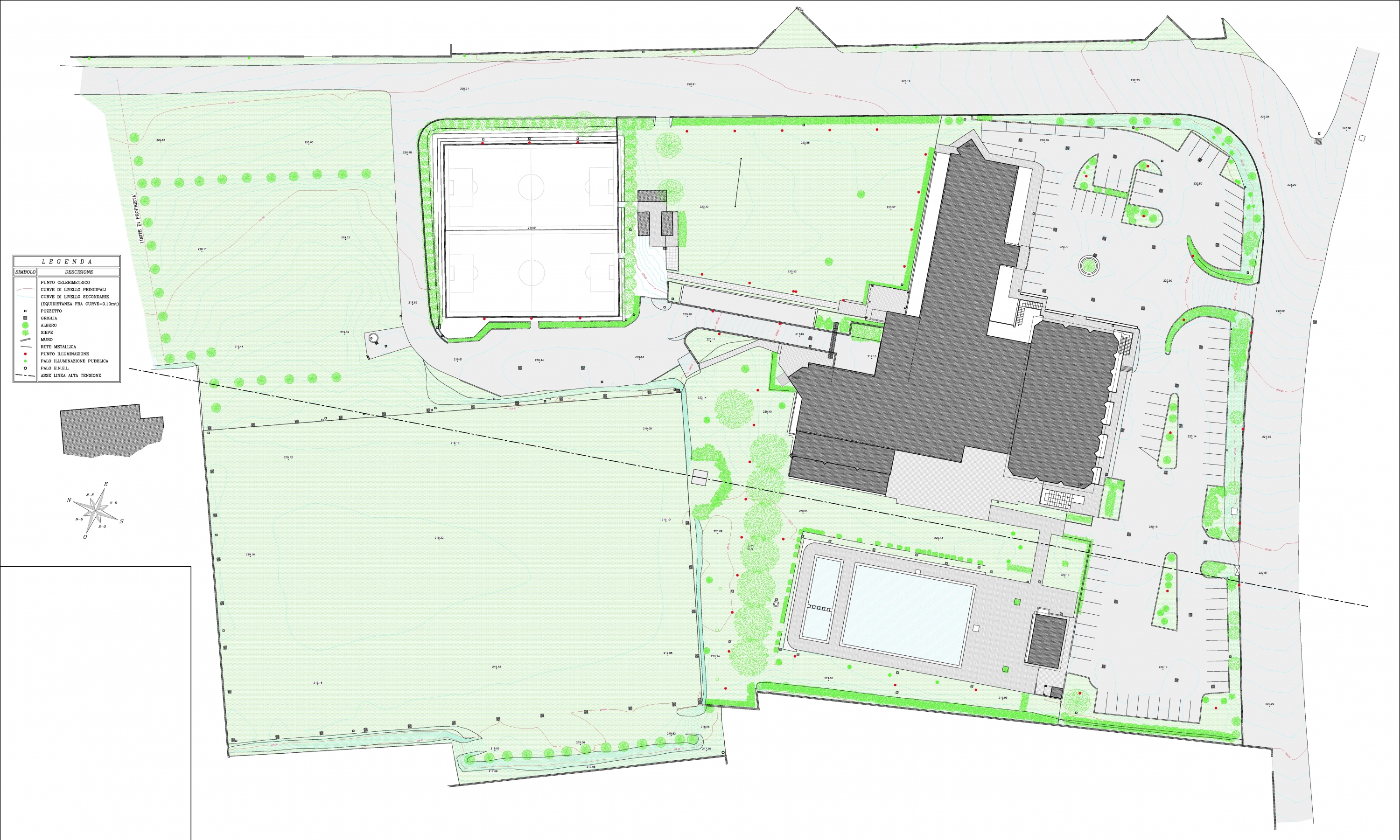

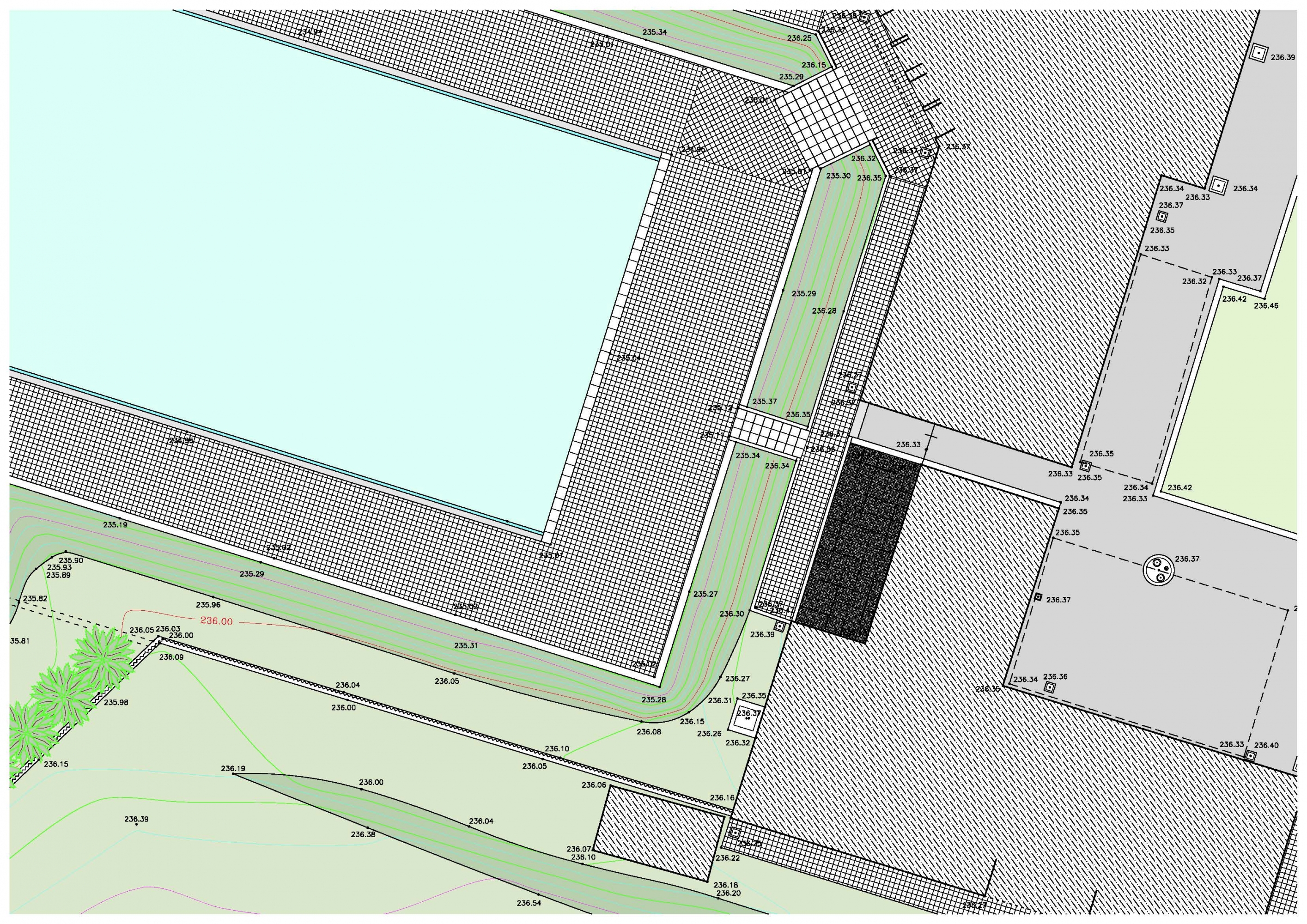

I punti di dettaglio costituiscono il completamento del rilievo planimetrico, il rilievo si esegue rilevando tutti i punti caratteristici che compaiono sul terreno, tra i quali spigoli di fabbricati, pali della luce, limiti di proprietà, tombini eccetera, inserendo le quote altimetriche a detti punti il rilievo diventa plano-altimetrico. Successivamente al rilievo si effettua la stesura di quanto rilevato per avere un riscontro cartografico plano-altimetrico.
